Tulostuspään asennon manuaalinen kohdistus

Huomautus

• Lisätietoja tulostuspään automaattisesta kohdistamisesta on kohdassa Tulostuspään kohdistaminen.

Sinulla täytyy olla valmiina: kolme arkkia A4- tai Letter-kokoista tavallista paperia

1. Tarkista, että tulostimeen on kytketty virta.

2. Aseta kasettiin kolme arkkia A4- tai Letter-kokoista tavallista paperia.

   • Paperin asettaminen kasettiin

3. Valitse ALKUUN-näytössä (Asetukset).

   • Käyttöpaneelin käyttäminen

   Asetusvalikkonäyttö tulee näkyviin.

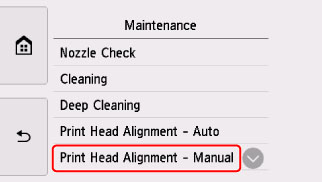

4. Valitse Ylläpito (Maintenance).

   Ylläpito (Maintenance)-näyttö tulee näkyviin.

5. Valitse Tulostuspään kohdistus - man. (Print Head Alignment - Manual).



   Vahvistusnäyttö tulee näkyviin.

   Huomautus

   • Voit tulostaa ja tarkistaa nykyiset tulostuspään kohdistusarvot valitsemalla Tulosta tul.pään kohdistusaset. (Print the head alignment value).

6. Tarkista viesti ja valitse sitten Kyllä (Yes).

   Käyttöpaneeli avautuu ja paperin luovutustaso tulee ulos automaattisesti.

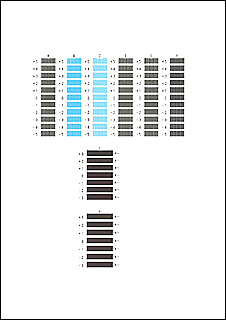

   Tulostuspään kohdistuskuvio tulostuu.

7. Kun Tulostuivatko testikuviot oikein? (Did the patterns print correctly?) tulee näyttöön, varmista, että kuvio tulostui oikein, ja valitse siinä tapauksessa Kyllä (Yes).

8. Tarkista viesti ja valitse sitten Seuraava (Next).

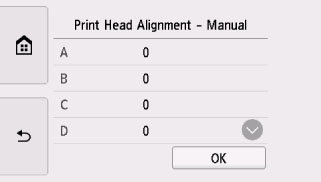

   Tulostuspään kohdistusarvot tulevat näyttöön.



9. Tulkitse ensimmäiset kuviot ja napauta A. Tarkista tulostetut kuviot sarakkeesta A ja valitse sitten sen kuvion numero, jossa on huomaamattomimmat raidat.



   Huomautus

   • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat pystyraidat.

     Hiuksenhienot pystyraidat



     Selvästi erottuvat pystyraidat



   • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat vaakaraidat.

     Hiuksenhienot vaakaraidat



     Selvästi erottuvat vaakaraidat



10. Toista nämä vaiheet, kunnes olet syöttänyt kuvionumeron sarakkeisiin B–H, ja valitse sitten OK.

11. Tarkista viesti ja valitse sitten OK.

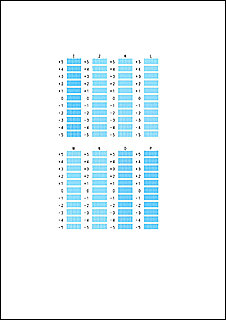

    Toinen kuvioryhmä tulostuu.

12. Tulkitse toiset kuviot ja napauta I. Tarkista tulostetut kuviot sarakkeesta I ja valitse sitten sen kuvion numero, jossa on huomaamattomimmat raidat.



    Huomautus

    • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat pystyraidat.

      Hiuksenhienot pystyraidat



      Selvästi erottuvat pystyraidat



13. Toista nämä vaiheet, kunnes olet syöttänyt kuvionumeron sarakkeisiin J–P, ja valitse sitten OK.

14. Tarkista viesti ja valitse sitten OK.

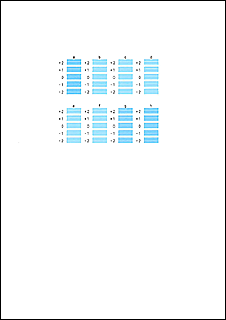

    Kolmas kuvioryhmä tulostuu.

15. Tulkitse kolmannet kuviot ja napauta a. Tarkista tulostetut kuviot sarakkeesta a ja valitse sitten sen kuvion numero, jossa on huomaamattomimmat raidat.



    Huomautus

    • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat vaakaraidat.

      Hiuksenhienot vaakaraidat



      Selvästi erottuvat vaakaraidat



16. Toista nämä vaiheet, kunnes olet syöttänyt kuvionumeron sarakkeisiin b–h, ja valitse sitten OK.

17. Valitse OK, kun vahvistusilmoitus tulee näyttöön.
